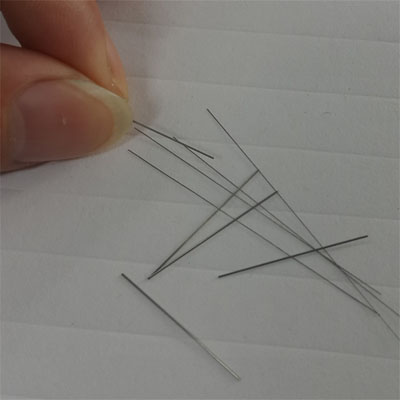

A:线材不扭曲、 无后断;B: 切口平整;C:表面光洁无刮花损伤现象;D:尺寸切断精确。

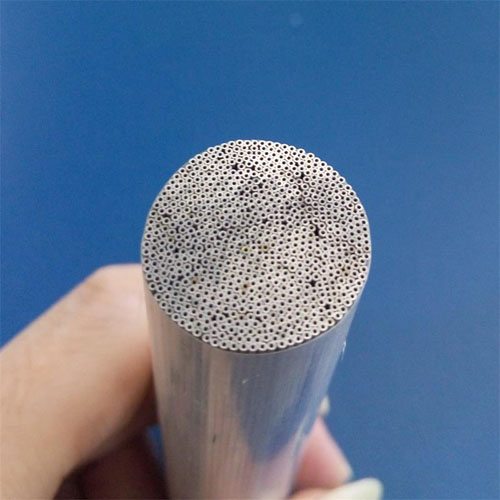

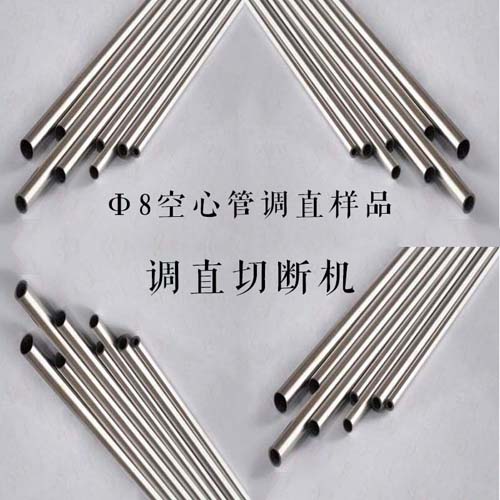

适用物料高精度医疗、美容、精密电子、电动轴心等金属圈线及毛细管类的调直、切断加工。
全国24小时销售热线:
13238327031
机型 | JWTZ-1型 | JWTZ-2型 | JWTZ-3型 |
线径mm |
直径0.1-1.5 |
直径1.0-3.5 | 直径3.0-6.5 |
适合线材 | 钢,铜,铁等圈线材或细管料 | 钢,铜,铁等圈线材或细管料 | 钢,铜,铁等圈线材或细管料 |
切断长度 | 最小3mm,长度不限 | 最小3mm,长度不限 | 最小3mm,长度不限 |
调直速度 | 6-10米/分钟 | 6-14米/分钟 | 6-20米/分钟 |
单批数量 | 0-9999999支 | 0-9999999支 | 0-9999999支 |
长度误差 | 正负0.1mm,依长度而定 | 同左 | 同左 |
电源 | 380v/50Hz | 380v/50Hz | 380v/50hz |
最大功率 | 2KW | 3KW | 4KW |
主机尺寸 | 1600*800*100mm | 1600*800*100mm | 1600*800*100mm |
整机重量 | 350KG | 350KG | 450KG |
自动程度 | 全自动 | 全自动 | 全自动 |
全自动数控调直切断机部件工作流程原理:
机器依次包含:物料架、机架、牵引装置、调直筒及切断装置。
A、自动上料线架以及主机座,在主机座与自动上料线架临近的一侧依次设有线材导入轮、油壶以及编码机构。
B、在主机座的中部设有首尾相连接的第一调直滚筒和第二调直滚筒,在编码器座与第一调直滚筒之间设有第一压线机构,在第二调直滚筒的尾端连接有第二压线机构,第二压线机构的后侧设有切刀机构。
C、切刀机构连接有接料架,第一调直滚筒和第二调直滚筒均连接有拔叉机构,通过错差机构控制第一调直滚筒和第二调直滚筒的校直。
D、第一调直滚筒、第二调直滚筒、第一压线机构和第二压线机构均通过设有的三相异步电机提供驱动动力。
该机自动送料、自动调直、自动切断、自动落料;切口平整无毛刺,表面光洁无刮花损伤;实现设备无人值守,减少调直时线材的浪费,节省人力时间。
是一款简单、稳定、高效的新型专利节能产品。
